KRPAN 4 EP
4EP-Katalog ND.pdf KRPAN-katalog-navijaku-03-2024-CZ-web.pdfmechanické ovládání
tažná síla 3,5 t (35 kN)
vč. lana 8mm / 70 m s koncovkou
doporučený výkon traktoru 22 - 35 kW / 30 - 48 HP
Cena od: 64 606 Kč bez DPH
Konečná cena je závislá na výbavě a zvoleném příslušenství
Mám zájem
Nová generace lesnických navijáků Vitli KRPAN pro nejnáročnější uživatele s vylepšenou ergonomií ovládání se může pochlubit řadou patentů a technických inovací, které zlepšují použitelnost stroje. Nové navijáky tak přinášejí na trh řešení, jako je vypínání tahu, funkce STOP spínače na spodní kladce nebo u mechanických navijáků STOP spínač na horní kladce. Kromě těchto novinek se nové navijáky mohou pochlubit celkem 11 různými patentovanými řešeními.

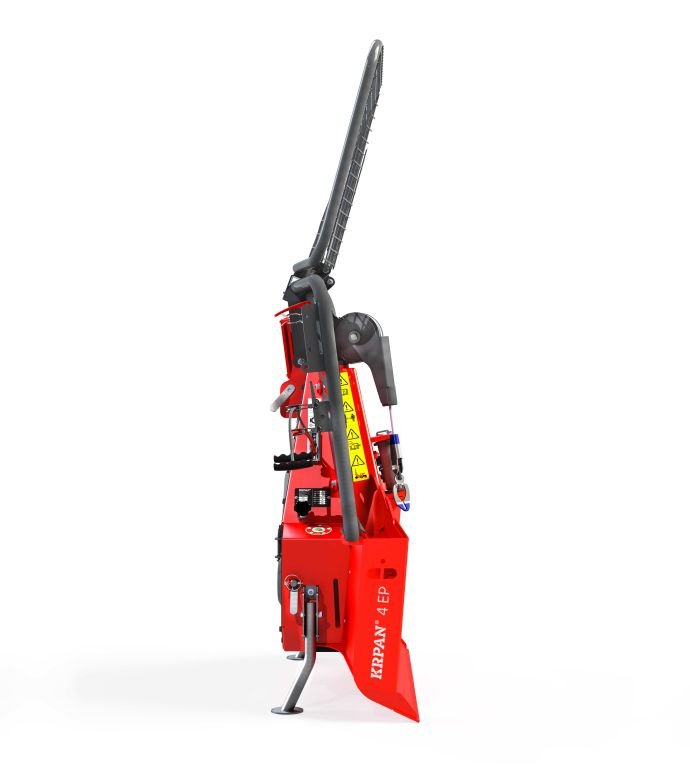

Mechanicky ovládaný tříbodový traktorový naviják KRPAN 4 EP s proporcionální brzdou má mechanismus zapínání spojky namontován uvnitř navijáku a chráněn proti poškození. Brzdový mechanismus je rovněž bezpečně umístěn uvnitř rámu navijáku. Rám navijáku je tvarovaný dovnitř se dvěma zkosenými stranami a zkosenou spodní plochou. Při přibližování se čela kmenů nezasekávají a sjíždějí směrem ke středu. Hrany rámu jsou nyní zaoblené, takže se dřevo nepoškozuje při rampování nebo manipulaci.
Naviják se dodává včetně válcovaného ocelového lana 8 mm / 70 m s koncovkou.
- nový systém ovládání navijáku s ovládacími pákami chráněnými pod krytem navijáku a s menší potřebnou silou a kratší dráhou lanka pro jejich ovládání
- centrální mazací systém s rozprašovačem pro mazání hnacího řetězu. Je nainstalovaný na vnější straně skříně navijáku a je snadno přístupný.
- proporcionální brzda - brzda s plynulou regulací brzdné síly v případě potřeby plynule brzdí a uvolňuje napětí lana a tím odlehčuje zatížení navijáku. Tímto způsobem nedochází k namáhání navijáku a traktoru a nedochází k uvolnění tažného lana na bubnu navijáku a jeho následnému zaseknutí.
- horní kladka s delším a robustnějším vedením lana
- spodní kladka s uzavírací pojistkou proti vypadnutí lana, pro snížení těžiště a bezpečnější boční vytahování
- sklopná ochranná mříž pro snadnou přepravu a skladování
- ergonomicky navržený levostranný (po směru jízdy) držák řetězové pily s 90° otáčením, které usnadňuje vkládání a manipulaci s pilou
- místa pro bezpečné uložení sekery a sapiny
- naviják lze doplnit držákem kanystru, který je vhodný pro všechny typy kanystrů bez ohledu na velikost a výrobce
Při nedodržení doporučeného výkonu traktoru hrozí poškození navijáku, na které se nevztahuje záruka.
| Model | 4 EP |
|---|---|
| Ovládání navijáku | mechanické |
| Dálkové ovládání | ne |
| Tažná síla, kN/t | 3,5 t (35 kN), na prázdném bubnu |
| Brzdná síla, kN | 43,8 kN |
| Střední rychlost navíjení lana, m/s | 0,9 m/s |
| Doporučený výkon traktoru, kW/HP | 22-35 kW / 30-48 HP |
| Počet spojkových lamel | 1 |
| Proporcionální brzda | ano |
| Průměr lana | 8 mm |
| Standardní délka lana | 70 m |
| Maximální délka lana | 100 m (8 mm) |
| Odvíjení lana | ne |
| STOP spínač horní kladky | ne |
| Spodní kladka | ano |
| STOP spínač spodní kladky | ne |
| Kat. připojení do TBZ, kat. | I. |
| Šířka | 1.222 mm |
| Hloubka | 450 mm |
| Výška | 1.465 mm |
| Výška s ochrannou mříží | 2.028 mm |
| Držák kanystru | volitelné |
| Signalizace konce návinu lana na bubnu | ne |
| Box na nářadí | ne |
| Tažný závěs | ne |
| Hmotnost bez lana | 260 kg |
